Мобильный паллетоупаковщик Robot S6 Series с инструкцией по эксплуатации

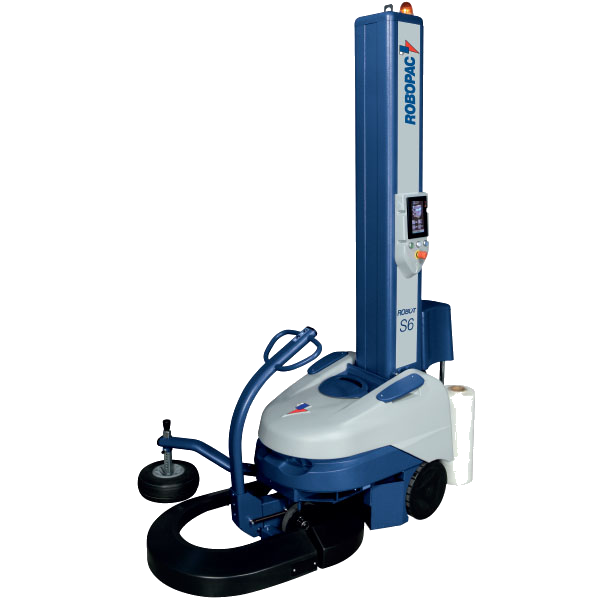

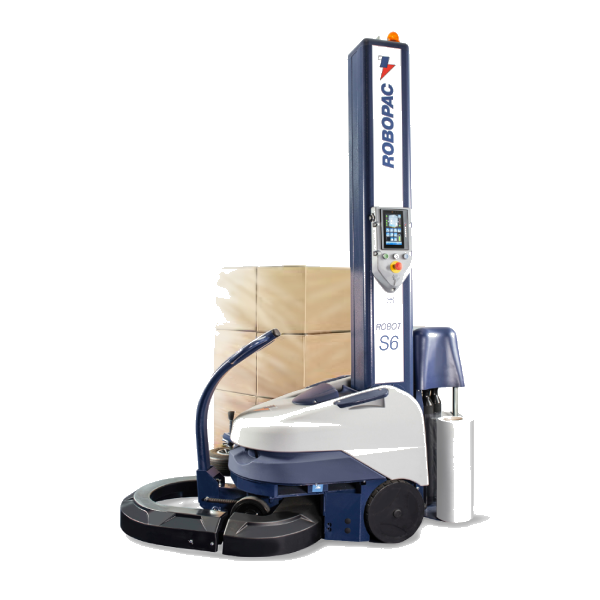

Паллетоупаковщик Robopac Robot S6 - это мобильный робот для упаковки грузов на поддонах или без них стрейч-пленкой. Он подходит для упаковки разнообразных грузов различной формы и размера, включая цилиндрическую. Он имеет ряд преимуществ:

• Высокая производительность и автономность. Робот способен упаковывать до 250 паллет на одном заряде аккумулятора, имеет сенсорный экран с функцией многоуровневого контроля и автоматическую отрезку пленки в конце цикла.
• Удобство и безопасность использования. Робот легко перемещается по складу с помощью эргономичного руля, имеет сенсоры безопасности и аварийную остановку.
• Гибкость и экономичность. Робот позволяет выбирать различные режимы упаковки в зависимости от типа груза, регулировать натяжение пленки и предрастяжение пленки от 0 до 500%. Это снижает расход пленки и повышает качество упаковки.

Паллетоупаковщик Robopac Robot S6 имеет следующие технические характеристики:

• Аккумуляторные батареи: 2 шт. 12 В 90 Aч, свинцово‑кислотные или 1 шт. 24 В 50 Ач, литиевая (опция)
• Количество обработанных паллет на одном заряде аккумулятора: до 250
• Минимальный размер паллеты: 600x600 мм
• Максимальная высота паллеты: 2200 мм
• Напряжение питания и частота: 230 V 1Ph - 50/60 Hz
• Мощность: 0.3 кВт
• Высота каретки с пленкой: 500 мм
• Максимальный диаметр бобины: 300 мм
• Максимальный вес бобины с пленкой: 20 кг
• Толщина стрейч-пленки: 12÷35 мкм

Паллетоупаковщик Robopac Robot S6 - это выгодное решение для вашего бизнеса. Вы можете заказать его на сайте www.linapack.ru по выгодной цене и с гарантией качества.

Описание	Вариант	Единица измере- ния	Модель машины
			FRD	FR	FS	PDS	PVS
Габариты машины и паллетного блока
Общая длина машины (A)		мм	1825
Ширина машины (B)		мм	722
Ширина машины (C) с выступающим колесом-щупом		мм	1183
Максимальная высота машины (D)	Стандартное исполнение
	(E) макс. = 2200	мм	2580	2630	2630	2630	2800
	Опционная версия
	(E) макс. = 2400	мм	2780	2830	2830	2830	3000
	(E) макс. = 2800	мм	3180	3230	3230	3230	3400
	(E) макс. = 3100	мм	-	-	-	3430	3600
Максимальная высота колонны смещения (L)	Стандартное исполнение
	(E) макс. = 2200	мм	2556
	Опционная версия
	(E) макс. = 2400	мм	2756
	(E) макс. = 2800	мм	3156
	(E) макс. = 3100	мм	3356
Высота руля (H)		мм	984
Высота паллетного блока (E)	Стандартное исполнение	мм	2200
	Опционная версия	мм	2400 ( в НАЛИЧИИ)
		мм	2800
		мм	3100
Габариты паллета (FxG)			≥ 800
Технические характеристики
Свинцовые кислотные аккумуляторные батареи		n°	2
			12 В 110 A (ёмкость относящаяся к 5 часам зарядки)
Скорость перемещения		м/мин.	35 ¸ 80
Скорость подъема/спуска каретки		м/мин.	1 ¸ 5
Общий вес (Стандартное исполнение)		кг	345	340	350	365	ХХ
Минимальная масса паллетного блока		кг	250
Внешняя рабочая температура		°C	0 ¸ 40
Зарядное устройство аккумуляторов
Напряжение питания		Volt	100 - 240 1Ph
Частота электрического тока		Hz	50/60
Установленная мощность		kW	0,3
Поглощаемый ток		A	4 (100 V) 1,7 (240 V)

Оператор подвозит паллетоупаковщик к паллету и закрепляет пленку в его основании, после запуска цикла упаковки с заранее выбранной программой, паллетоупаковщик автоматически перемещается вокруг паллета до полного выполнения заданной программы упаковки. Время на упаковку одного стандартного европаллета занимает не более 1 минуты. Питание от двух аккумуляторных батареи 12V 110 Ач (C5) свинцово-кислотных, со встроенным зарядным устройством. Автономная работа паллетоупаковщика рассчитана на упаковку не менее 250 паллет. Оборудование характеризуется высокой практичностью и простотой в эксплуатации.

ОПИСАНИЕ КОМПОНЕНТОВ И ИХ ОСНОВНЫЕ РАБОЧИЕ ФУНКЦИИ:

Направляющая стойка: служит для вертикального перемещения каретки с рулоном.

Каретка бобинодержателя: изготовлена с различными системами растяжения и предрастяжения плёнки рулона. Для получения более детальной информации обратитесь к таблице "Типы используемых кареток".

Вертикальное перемещение обеспечивается за счёт моторедуктора (C), приводимого в действие электродвигателем с питанием от аккумуляторных батарей (P).

Ведущее колесо: приводится в действие электродвигателем (F), с питанием от аккумуляторных батарей (P), и оснащено электромагнитным тормозом. Электромагнитный тормоз блокирует ведущее колесо в результате прерывания питания аккумулятора при аварии (например неисправность какого-либо элемента) или же при остановке машины (аварийная остановка или конец рабочего цикла). При блокировке ведущего колеса можно переместить машину на небольшие расстояния с использованием аварийного колеса (G).

Холостое колесо: установлено на оси с ведущим колесом (D).

¾ Аварийное колёсо: посредством маховичка (H), служит для подъёма машины при блокировке ведущего колеса (D) над уровнем пола и для её перемещений на небольшие расстояния.

M) Руль: оснащён направляющими колёсами (L) и служит для ручного перемещения машины.

N) Колесо-щуп: служит для определения периметра паллета в фазе обмотки.

P)   Аккумуляторные батареи: осуществляют питание электродвигателей и электроконтура.

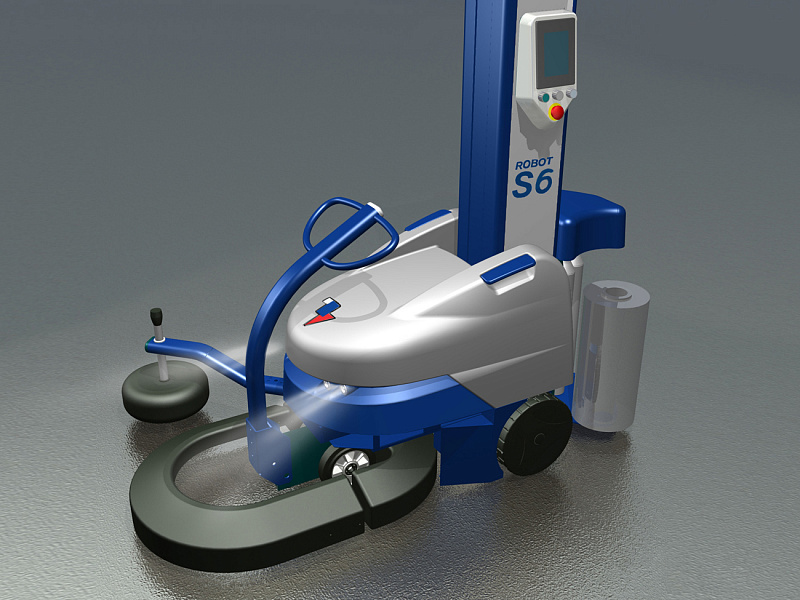

Q) Аварийные бамперы: аварийное устройство, при контакте с препятствием, останавливает машину.

R)   Панель управления: оснащена электромеханическими командами управления и сенсорным дисплеем для   программирования параметров обмотки.

Зарядное устройство: электронного типа служит для зарядки аккумуляторных батарей.

НОВОЕ, ПО СРАВНЕНИЮ С ПРЕДЫДУЩИМИ МОДЕЛЯМИ:

Холостые колеса

Холостые колеса, расположенные рядом с задними ведомыми колесами, позволяют вручную перемещать машину даже без батарей.

Автоматическая обрезка пленки

Машина может быть оснащена устройством резки пленки, которые повышают эффективность работы с точки зрения времени и делает работу оператора проще.







Руководящее колесо

Быстрая и безопасная регулировка. Решение, которое не требует инструментов, позволяет расположить колесо требуемым способом.






Зарядное устройство
 Новое зарядное устройство высокой частоты, управляется микропроцессором, может работать с широким диапазоном напряжения одной фазы от 85VAC до 264VAC 50/60Hz и, таким образом, универсальным. Защита от перегрева, реле защиты для инверсии полярности, защита от короткого замыкания и перегрузки по току защиты.




Панель управления

Новая панель управления была разработана недавно, и приняла облик сенсорного экрана. Благодаря большому цветному экрану и понятному интерфейсу новая панель позволяет создавать программы просто и сразу. Она поставляется с большим объемом памяти для записи до восьми различных программ.

Регулируемые параметры и циклы упаковки:

• Количество витков внизу и вверху паллета
• Скорость вращения
• Скорость подъема и снижения каретки с рулоном пленки
• Регулировка престретча пленки в процентах
• Регулировка натяжения пленки на углах паллета
• Регулировка нахлеста пленки сверху паллета
• Регулировка высоты начала усиленной упаковки
• Регулировка высоты от земли запуска цикла упаковки
• Выбор цикла упаковки: полный (вверх + вниз); простой (только вверх или только вниз).

Функции, регулируемые с панели управления:

• Функция для упаковки верха паллета
• Цикл усиленной упаковки
• Память на 4 программы
• Система самодиагностики
• Датчик обрыва пленки или конца рулона
• Блокировка клавиатуры
• Дисплей, отображающий параметры и циклы упаковки
• Индикатор уровня зарядки батареи
• Счетчик циклов, счетчик часов эксплуатации
